在電力系統中，變壓器與開關柜是配電控制的核心樞紐，其運行溫度直接關系到電網安全。變壓器繞組過熱、開關柜母線接頭虛接發熱等問題，輕則導致設備壽命衰減，重則引發火災、停電等重大事故。熒光光纖測溫系統憑借 “抗電磁干擾、高精度、本質安全” 的特性，為變壓器與開關柜筑起全天候 “溫度防線”。
Part.01
熒光光纖測溫的技術內核：
從測溫原理到優勢
熒光光纖測溫系統的核心競爭力源于其獨特的測溫原理與材料特性：
當熒光材料受到特定波長的光源激勵時，會產生受激輻射并釋放熒光能量。當激勵光源撤除后，熒光余輝的持續時間與熒光物質本身的特性與被測溫度密切相關。探測器通過精準測量熒光余輝的壽命，可計算出被測點的溫度值。
強抗電磁干擾：
對電磁干擾本質免疫，適用各種惡劣工業環境；
高壓絕緣性能強：
耐沖擊電壓>22kV/mm(1.2/50us），工頻耐壓220.8kV/mm；
極高靈敏度：
響應速度快，精度高，能實時精準的測量溫度；
體積小巧：
微小尺寸，適合狹小位置；
低成本部署：
具有較高性價比。
Part.02
在變壓器上的應用：
破解繞組 “測溫盲區”
變壓器的核心發熱源是繞組（銅損）與鐵芯（鐵損），其中繞組內部溫度是絕緣老化的 “晴雨表”。熒光光纖測溫系統則實現了 “精準感知 + 全鏈預警”：

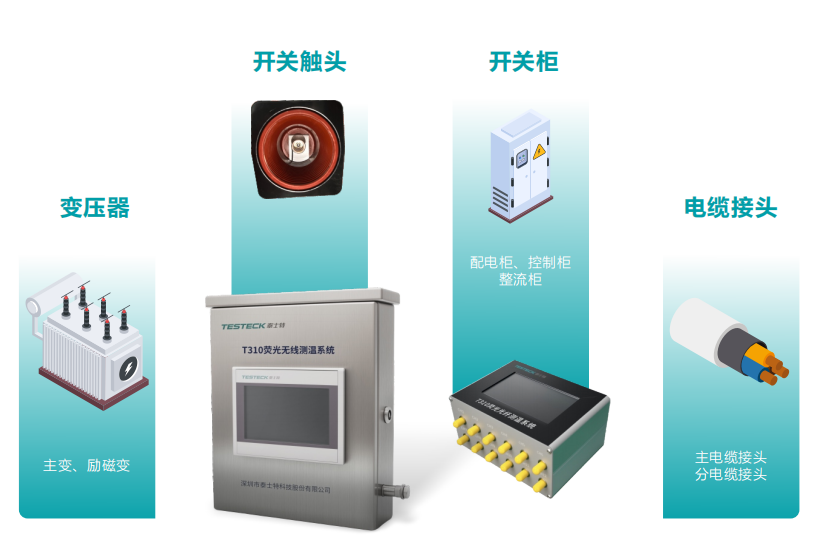

熒光光纖測溫系統在變壓器的應用
01
監測點位置：高壓繞組中部；
監測意義：測該部位熱點溫度，此為最危險區域，對設備安全運行至關重要；
建議探頭數量：每相布置 2 - 3 個。
02
監測點位置：低壓繞組出線端；
監測意義：用于監測接觸電阻過熱情況，及時發現潛在故障隱患；
建議探頭數量：每相布置 1 個。
03
監測點位置：鐵芯夾件；
監測意義：監測漏磁發熱狀況，防止因漏磁導致局部過熱影響設備性能；
建議探頭數量：布置 2 - 4 個。
04
監測點位置：套管根部；
監測意義：對連接點進行過熱預警，保障套管連接部位安全可靠運行；
建議探頭數量：每套管布置 1 個。
Part.03
在開關柜上的應用：
扼住接頭 “發熱源頭”
開關柜是配電系統的 “開關站”，其母線接頭、斷路器觸頭等部位因接觸電阻過大（如螺栓松動、氧化）易產生過熱，是引發開關柜燃弧爆炸的主要原因。熒光光纖測溫系統則實現了 “封閉環境下的精準監測”：
熒光光纖測溫系統在開關柜的應用
01
安裝部位：斷路器觸頭；
安裝方式：將探頭使用 陶瓷膠固定在靜觸頭臂上。通過陶瓷膠穩固粘貼，能確保探頭在斷路器運行過程中保持位置固定，準確獲取觸頭部位的溫度數據，且陶瓷膠具有一定耐高溫等特性，適應斷路器工作環境的特殊要求。
02
安裝部位：電纜接頭；
安裝方式：讓光纖緊貼接頭表面，并在兩者之間用導熱硅脂填充。光纖緊貼接頭表面可保證良好的熱傳導，使光纖能及時感知接頭溫度變化；導熱硅脂填充能消除光纖與接頭表面之間的微小空隙，進一步降低熱阻，提高溫度測量的準確性和響應速度。
03
安裝部位：母排搭接處；
安裝方式：在母排搭接處貼裝微型探頭，要求探頭尺寸小于 5mm×10mm。微型探頭體積小巧，不會對母排搭接處的電氣連接和結構造成明顯影響，同時能夠方便地貼裝在搭接處，實現對該部位溫度的有效監測。
Part.04
行業價值：
從 “被動搶修” 到 “主動防御”
熒光光纖測溫系統在變壓器與開關柜上的應用優勢：
不受強磁場的影響的同時可直接嵌入繞組或開關柜監測點，無需額外絕緣處理，具有高安全性。
通過精準溫控優化負荷調度，延長了變壓器、開關柜的使用壽命；同時便于布局安裝，可替換芯使得維護簡便，使得他們全生命周期成本下降 。
熒光光纖測溫系統：變壓器與開關柜的 “溫度哨兵”
